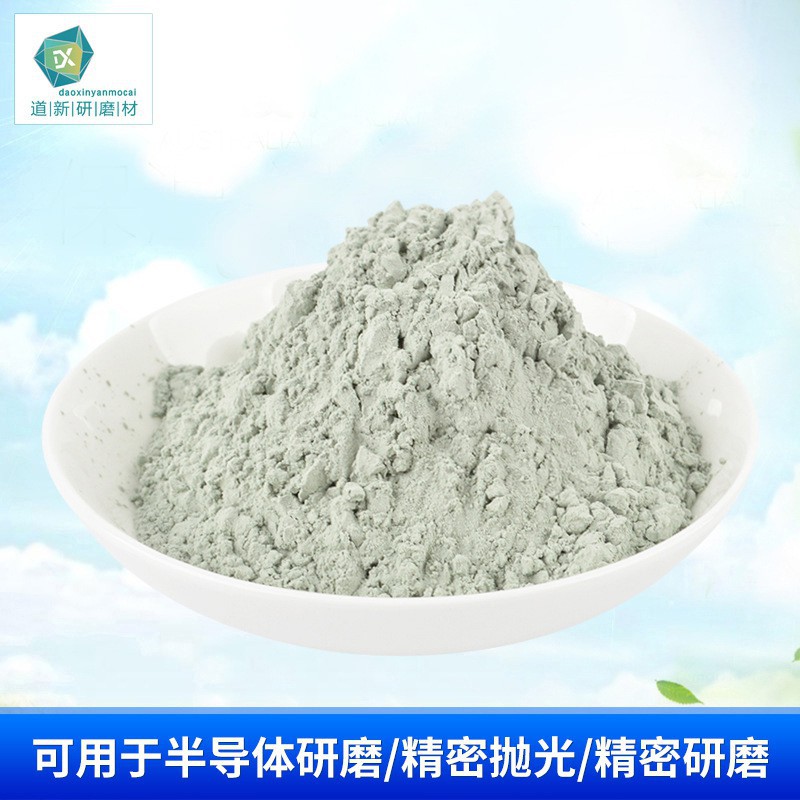

在半導體、光伏、精細機械等特殊制造領域，研磨材料的選擇直接決定了加工效率與產品精度。作為第三代半導體材料的代表，?碳化硅研磨粉?憑借其獨特的物理化學特性，逐漸成為高精度研磨場景的核心選擇。本文將從材料特性、性能優勢、應用適配性三個維度，解析碳化硅研磨粉與其他材料的本質差異。

　　?1??材料特性對比

　　研磨材料的性能核心取決于其晶體結構與化學組成。碳化硅研磨粉（SiC）作為共價鍵化合物，其特性與氧化鋁（Al?O?）、金剛石等傳統材料形成鮮明對比：
　　?1.硬度：接近金剛石的超硬屬性?
　　碳化硅的莫氏硬度達9.5級（金剛石為10級），遠超氧化鋁（9級）和氧化鋯（8.5級）。其晶體結構中Si-C鍵的強共價性，使材料在高壓下仍能保持結構穩定，不易發生塑性變形。這意味著在相同壓力下，碳化硅研磨粉的切削能力更強，單位時間內材料去除率提升30%-50%。
　　?2.熱導率：有效散熱，避免熱損傷?
　　碳化硅的熱導率（120-200 W/m·K）是氧化鋁（30 W/m·K）的4-6倍。在高速研磨過程中，高熱量易導致工件表面熱應力集中，引發裂紋或變形。碳化硅的高熱導率可快速將熱量傳導至基體，使加工面溫度均勻性提升60%以上，尤其適用于熱敏感材料（如藍寶石、陶瓷）的精細加工。
　　?3.化學穩定性：耐酸堿腐蝕，延長使用壽命?

　　碳化硅在常溫下幾乎不與酸、堿反應，僅在高溫下與強堿緩慢反應。相比之下，氧化鋁在酸性環境中易發生溶解，氧化鋯則對濕度敏感，易發生水解。這種化學惰性使碳化硅研磨粉在復雜工藝環境中（如半導體CMP拋光液）能保持性能穩定，使用壽命較傳統材料延長2-3倍。

　　?2??性能優勢解析

　　碳化硅研磨粉的性能優勢不僅體現在單一指標上，更通過多維度協同作用，實現加工效率、產品精度與綜合成本的優化：
　　?1.自銳性：持續保持鋒利切削刃?
　　碳化硅晶體在受力時易沿解理面斷裂，形成新的銳利邊緣。這種“自銳效應”使其在研磨過程中無需頻繁更換，而氧化鋁等材料因易鈍化，需通過添加助磨劑或定期修整來維持切削能力。實驗表明，其連續使用壽命可達氧化鋁的2.5倍。
　　?2.粒度分布控制：準確匹配加工需求?
　　通過氣流粉碎、球磨分級等工藝，碳化硅研磨粉可實現D50粒徑在0.1-50μm范圍內的準確控制，且粒度分布窄（PSD≤1.5）。相比之下，氧化鋁因晶體各向異性，粒度分布易出現“雙峰”現象，導致加工面粗糙度波動。窄粒度分布的碳化硅粉體可顯著降低加工面粗糙度（Ra值降低40%），滿足半導體晶圓、光學鏡片等超精細加工需求。
　　?3.環保性：低粉塵污染，符合綠色制造?

　　碳化硅研磨粉的硬度使其在加工過程中產生的粉塵顆粒較大，易被除塵系統捕獲，空氣中懸浮顆粒物（PM2.5）濃度較氧化鋁降低70%。此外，碳化硅不含有害重金屬（如鉻、鎢），廢棄物處理成本更低，符合歐盟RoHS等環保法規要求。

　　?3??應用適配性

　　碳化硅研磨粉的性能優勢使其在多個領域形成對傳統材料的替代趨勢：
　　?1.半導體行業：晶圓減薄與拋光的核心材料?
　　在12英寸晶圓減薄工藝中，碳化硅研磨粉的硬度與化學穩定性可避免硅基底損傷，同時通過控制粒度實現納米級表面粗糙度（Ra<0.5nm）。而氧化鋁因硬度不足，易導致晶圓邊緣崩裂；金剛石則因成本過高，僅用于拋光環節。
　　?2.光伏產業：硅片切割與表面處理的有效選擇?
　　在金剛線切割工藝中，作為切割液的主要成分，其高硬度可提升切割速度20%，同時通過優化粒度分布減少硅片邊緣破損率。在電池片制絨環節，碳化硅的化學穩定性使其能在酸性環境中穩定工作，而氧化鋁需頻繁更換以避免污染。
　　?3.精細機械：航空發動機葉片的修復利器?
　　航空發動機葉片需通過噴丸強化提升疲勞壽命，碳化硅研磨粉的均勻切削能力可避免表面應力集中，而氧化鋁因粒度分布寬，易導致葉片局部過載。此外，碳化硅的低熱導率特性使其在低溫噴丸工藝中更具優勢。
　　從半導體晶圓的納米級拋光到航空發動機葉片的精細修復，?碳化硅研磨粉?以其超硬、有效、穩定的特性，重新定義了精細加工的材料標準。隨著復合化、智能化技術的突破，其應用場景將進一步拓展，為5G通信、新能源汽車、航空航天等戰略產業提供關鍵支撐。對于制造企業而言，選擇碳化硅研磨粉不僅是提升加工質量的必然選擇，更是邁向特殊制造的重要一步。
